¶ Описание и область применения
Процессорный модуль АТБ-АТОМ-2.3 выполнен по стандарту SMARC 2.1/2.0 и предназначен для встраивания в устройства и комплексы, требующие компактного и производительного решения. Температурный диапазон работы модуля составляет от 0 до +70 °C, что обеспечивает возможность использования в различных сферах:
- Встраиваемые системы — сбор и передача данных с датчиков, камер и других устройств;
- Промышленная автоматизация — системы контроля и управления производственными процессами;
- Телекоммуникационное оборудование — роутеры, сетевые шлюзы;
- Промышленная электроника — промышленные компьютеры, АРМ.
¶ Процессор
Модуль построен на базе четырёхъядерного процессора Intel Atom E3950 (4 ядра, 1,6 ГГц, максимальная частота — 2,0 ГГц) с интегрированной графикой Intel® HD Graphics 505.
¶ Память
Поддерживается до 8 ГБ оперативной памяти LPDDR4, встроенная память eMMC от 8 до 256 ГБ и SPI Flash 16 МБ.
¶ Интерфейсы
На краевом разъёме доступны:
- Сетевые: 2× Gigabit Ethernet
- USB: 2× USB 3.0, 6× USB 2.0
- PCIe: 4× PCIe 3.0 (конфигурация 4×1, 2×2 или 1×4)
- Универсальные: UART, SPI, I²C, GPIO, PWM, SDIO, QSPI
- Хранение данных: SATA
- Видео: HDMI 1.4, DP, eDP
- Камеры: CSI (2 и 4 линии)
- Аудио: HDA, I²S (опционально)
¶ Питание
Модуль питается от платы-носителя через SMARC-разъём:
+5 В (до 15 Вт), +3,3 В RTC (0,1 Вт)
¶ Характеристики

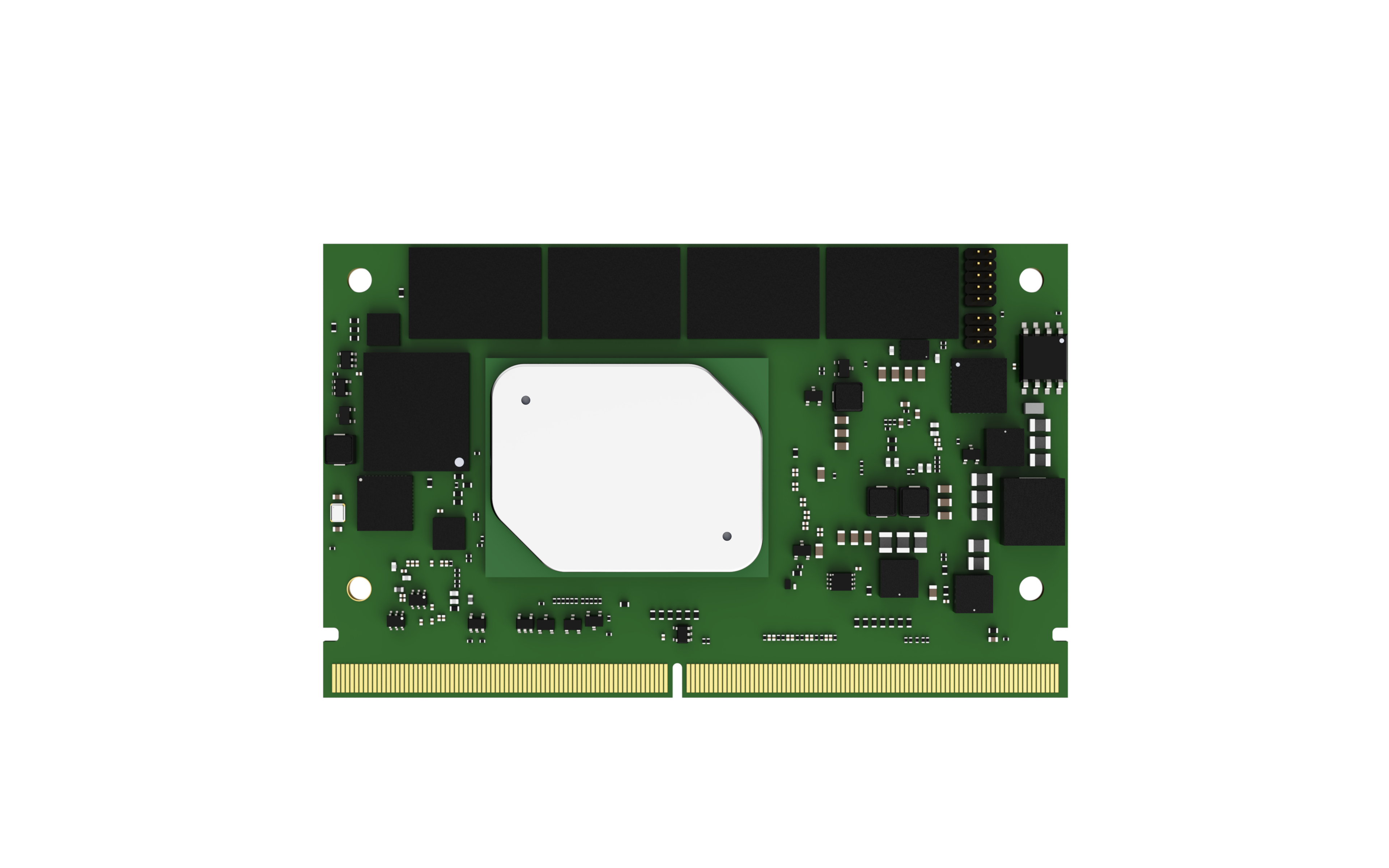

¶ Внешний вид
|
|

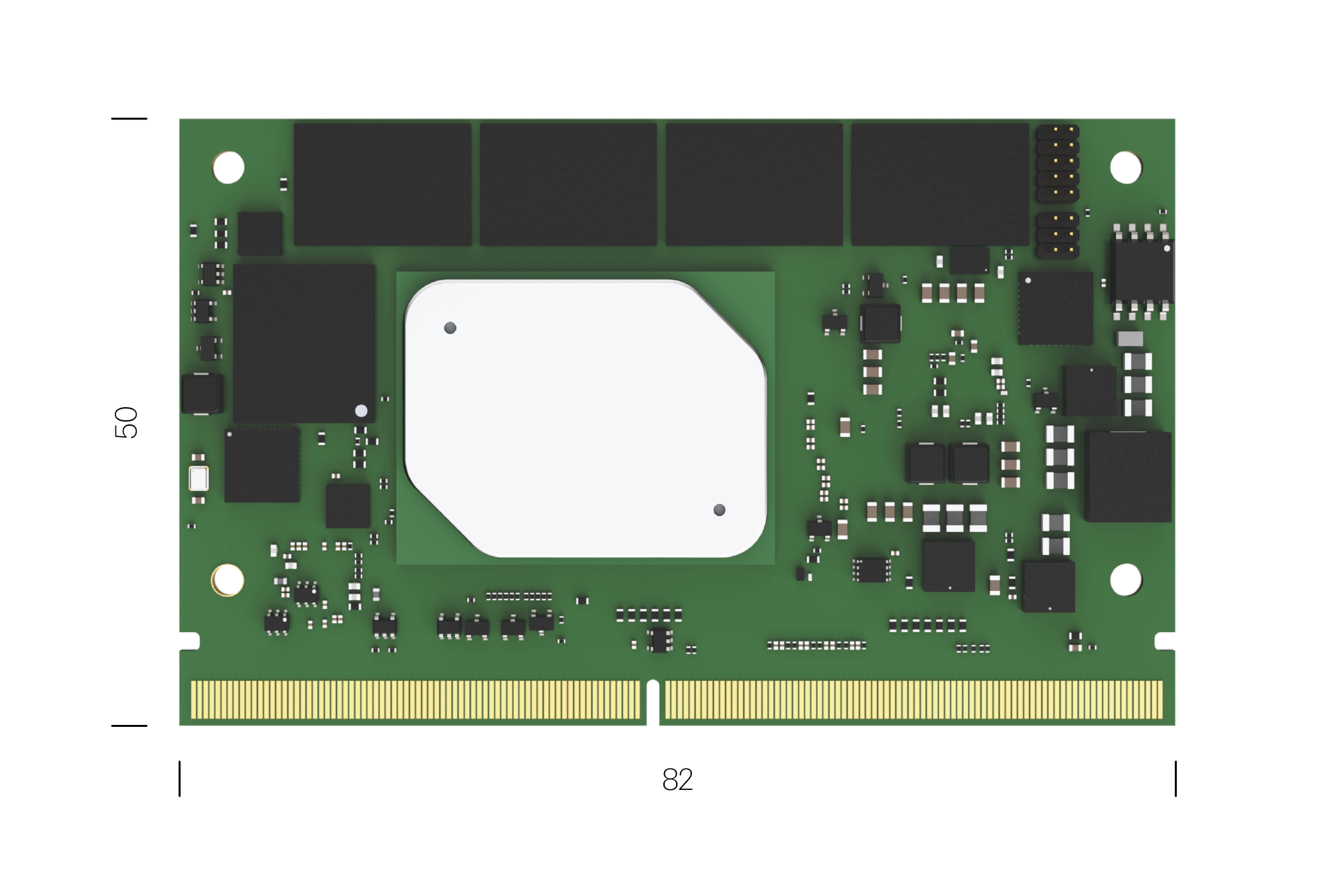

¶ Габаритные размеры
Габариты модуля — 82×50 мм, соответствуют стандарту SMARC 2.1/2.0.
Охлаждение — пассивное; теплоотводящая пластина обязательна для использования.
¶ Основные характеристики
| КАТЕГОРИИ | РЕАЛИЗАЦИИ | ОСОБЕННОСТИ |
|---|---|---|
| Процессор | Intel Atom E3950 | 4 ядра, 1.6 ГГц (до 2.0 ГГц) |
| Графический процессор | Intel® HD Graphics 505 | HDMI, DP, eDP, CSI |
| Оперативная память | LPDDR4 | до 8 ГБ |
| Накопитель | eMMC / SPI Flash | 8–256 ГБ / 16 МБ |
| Интерфейсы | SMARC 2.1/2.0 | 1× SATA, 2× GbE, USB 2.0/3.0, PCIe, UART, SPI, I²C, GPIO |
| Видео / Аудио | HDMI / DP / eDP / HDA | 4K HDMI, DP, eDP, HDA, I²S (опция) |
| RTC | Есть | Питание 3,3 В (0,1 Вт) |
| Температурный диапазон | 0…+70 °C | — |
| Питание | 5 В | до 15 Вт (через SMARC-разъём), RTC: 3,3 В |
| Форм-фактор | 82×50 мм | стандарт SMARC 2.1/2.0 |
| Охлаждение | Пассивное | обязательна теплоотводящая пластина |
| Встроенное ПО | UEFI BIOS / Legacy BIOS | Поддержка AltLinux, AstraLinux |
¶ BMC
Модуль оснащён микроконтроллером BMC для:
- управления питанием CPU;
- мониторинга температур и напряжений;
- удалённого обновления BIOS.
¶ Программное обеспечение
Поддержка ОС: AltLinux, AstraLinux
Возможности:
- Встроенное ПО BIOS на базе TianoCore/CoreBoot;
- Поддержка Legacy BIOS на базе SeaBios/CoreBoot;
- Загрузка с eMMC, SPI, SATA.
¶ Интерфейсы и подключение
Модуль подключается через стандартный SMARC 2.1/2.0 разъём. Питание и интерфейсы реализуются через плату-носитель.
