¶ Описание и область применения
Вычислительный модуль АТБ-RK3588J-SMC выполнен по стандарту SMARC 2.1/2.0 и предназначен для встраивания в готовые решения или ускорения собственной разработки. Поддерживает расширенный температурный диапазон от –40 °C до +70 °C, что делает модуль пригодным для промышленного применения в различных отраслях:
- Встраиваемые устройства — обработка данных с датчиков и камер;
- Релейная защита и автоматика (РЗА) — точное управление электрическими цепями и логикой;
- Транспорт — вычислительная платформа мультимедийных и навигационных комплексов;
- Промышленная электроника — применение в системах визуализации, контроля и управления.
¶ Процессор
Модуль построен на базе восьмиядерного процессора Rockchip RK3588J (4× Cortex-A76 @2.0 ГГц + 4× Cortex-A55 @1.8 ГГц) с интегрированным GPU Mali-G610 MP4 и нейросопроцессором производительностью до 6 TOPS для задач ИИ и видеокодирования 8K.
¶ Память
Поддерживается до 16 ГБ оперативной памяти LPDDR4 (32-бит, non-ECC) и eMMC 5.1 объёмом до 512 ГБ, а также QSPI Flash до 256 МБ.
¶ Интерфейсы
На краевом разъёме доступны:
- Сетевые: 2× Gigabit Ethernet (MAC внутри CPU)
- USB: 2× USB 3.0, 6× USB 2.0
- PCIe: 4× PCIe 3.0
- Универсальные: UART, SPI, I²C, CAN, QSPI, GPIO, PWM
- Хранение данных: SATA, SDIO, eMMC, SPI
- Видео: HDMI 2.0, DP 1.4, 2× MIPI-DSI
- Камеры: 2× CSI-2 (2 и 4 линии)
- Аудио: I²S
¶ Питание
Модуль питается от платы-носителя через SMARC-разъём:
+5 В (до 10 Вт), +3.3 В RTC (0.1 Вт)
¶ Характеристики

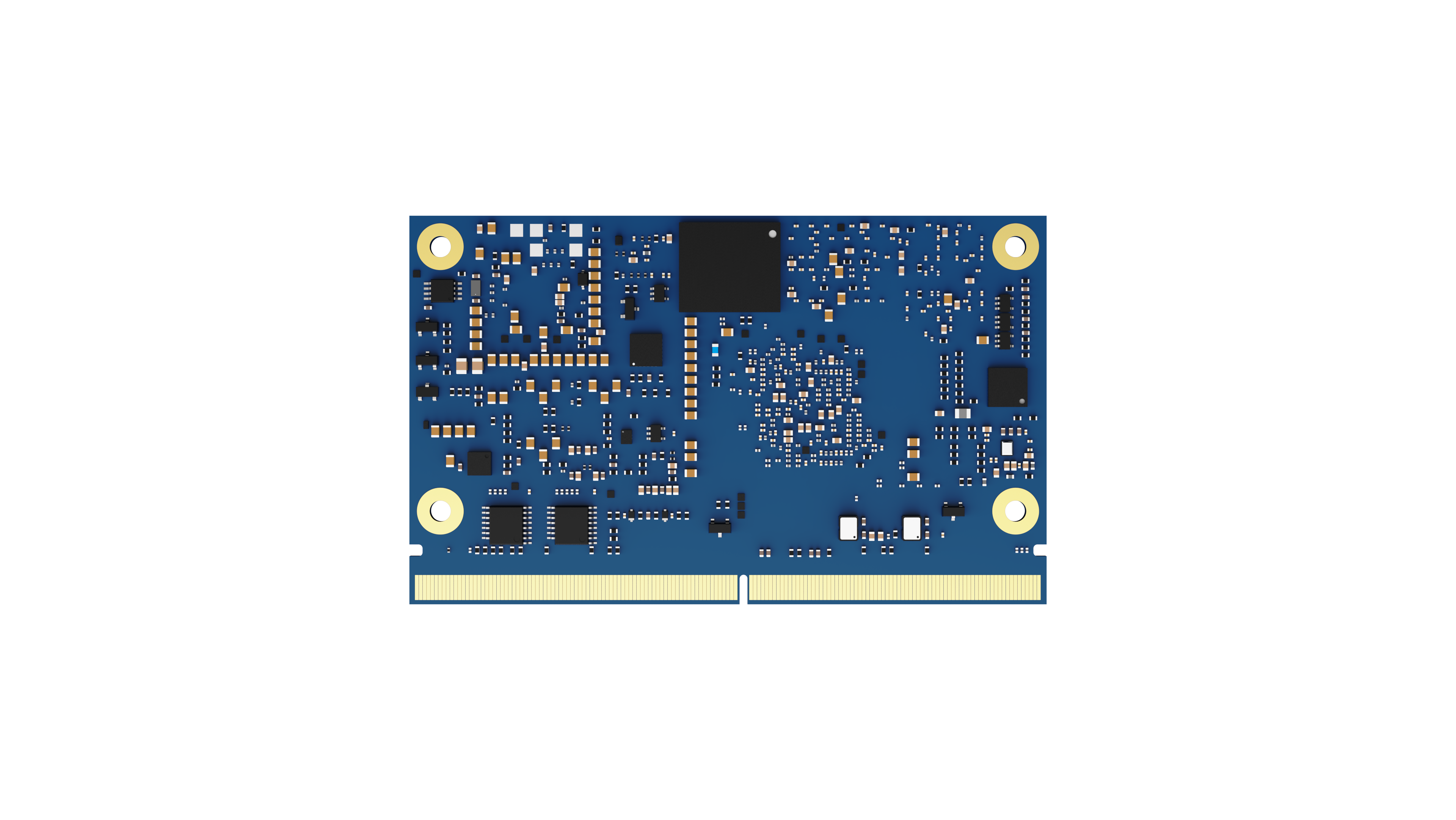

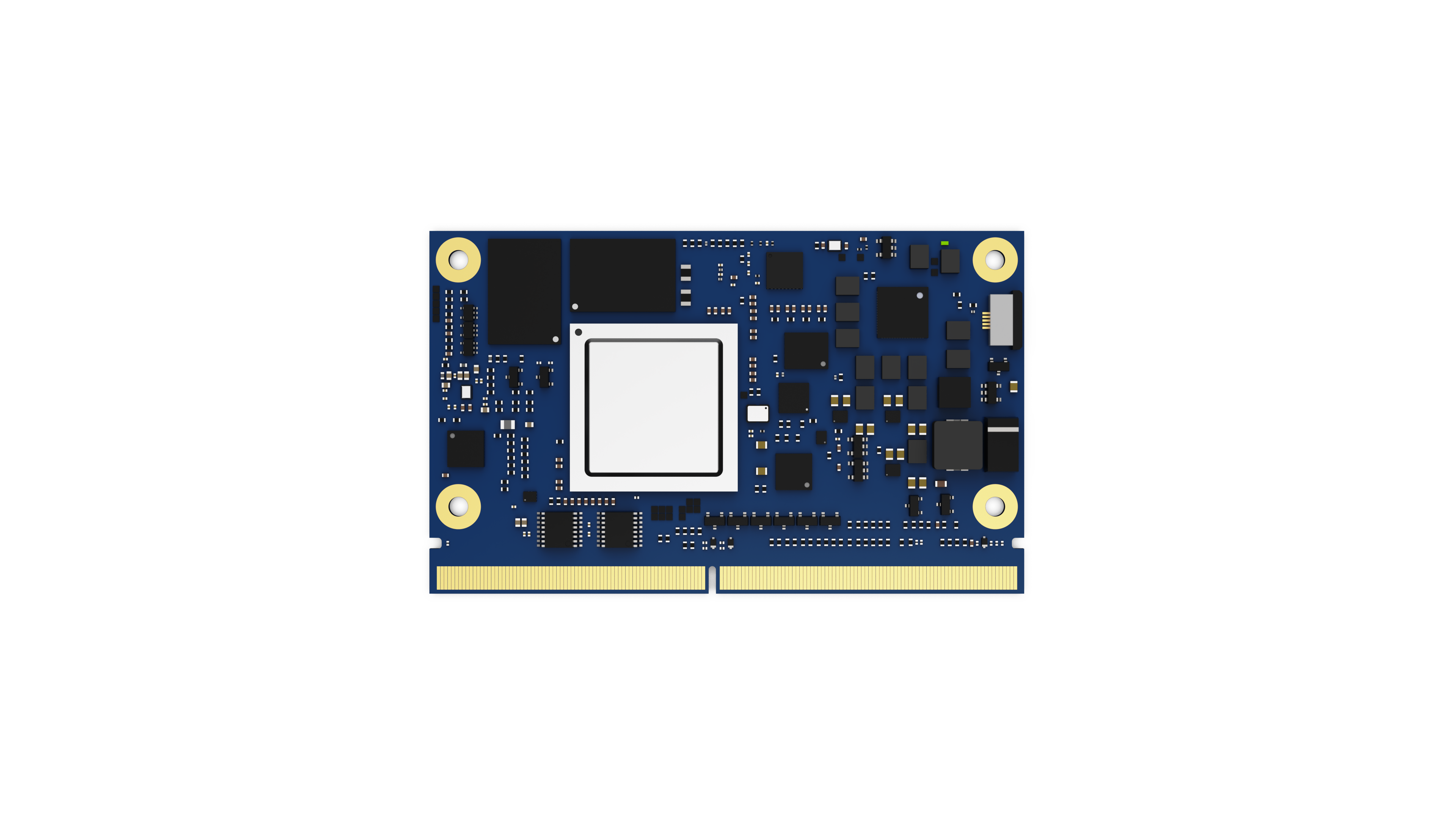

¶ Внешний вид
|
|

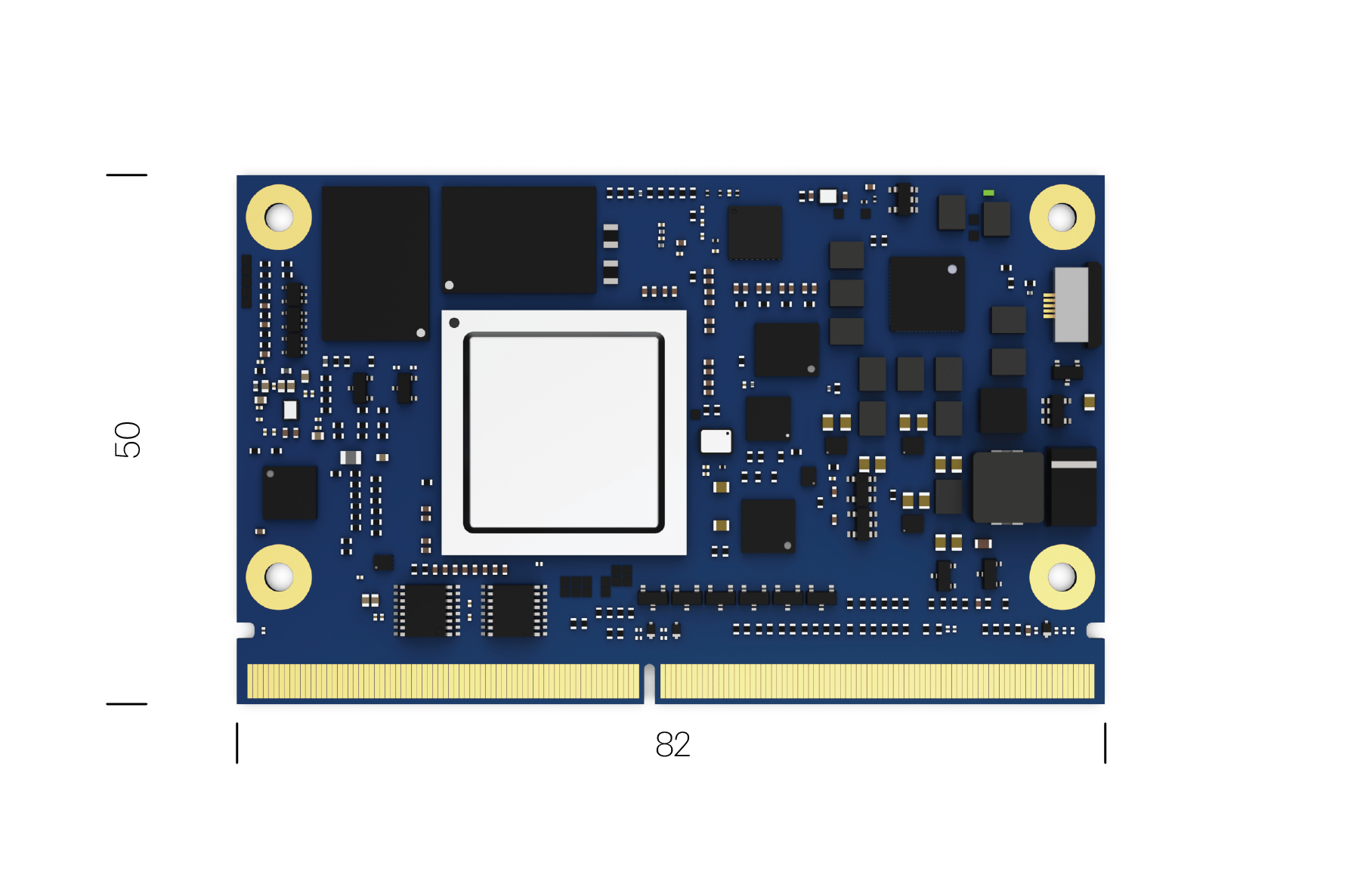

¶ Габаритные размеры
Габариты модуля — 82×50 мм, соответствуют стандарту SMARC 2.1/2.0.
Охлаждение — пассивное; переходная пластина предоставляется опционально.
¶ Основные характеристики
| КАТЕГОРИИ | РЕАЛИЗАЦИИ | ОСОБЕННОСТИ |
|---|---|---|
| Процессор | RK3588J | 4× Cortex-A76 @2.0 ГГц + 4× Cortex-A55 @1.8 ГГц |
| Нейросопроцессор | до 6 TOPS | int4, int8, int16, float16, bfloat16, tf32 |
| Оперативная память | LPDDR4, non-ECC | 4–16 ГБ, 32-бит, 1600 МГц |
| Накопитель | eMMC 5.1 / QSPI | до 512 ГБ / до 256 МБ |
| Интерфейсы | SMARC 2.1 | 1× SATA, 1× SDIO, 2× ETH, 4× PCIe, 2× CSI, USB, CAN, I²C, SPI |
| Видео / Аудио | HDMI / DP / DSI / I²S | 8K HDMI, DP, 2× MIPI-DSI, I²S |
| RTC | BM8563EMA | RTC-питание 3.3 В (0.1 Вт) |
| EEPROM | AT24C16M5 | 16 Кбит (опция) |
| Системное время | — | точность 10 pps |
| Температурный диапазон | -40…+70 °C | до +85 °C при ≤70% нагрузке и отключённом GPU |
| Питание | 5 В | до 10 Вт (через краевой разъём), RTC: 3.3 В |
| Форм-фактор | 82×50 мм | стандарт SMARC 2.1/2.0 |
| Охлаждение | Пассивное | Переходная пластина — опция |
| Встроенное ПО | U-Boot / UEFI | AltLinux, AstraLinux, Android, Custom Linux |
¶ BMC
На модуле предусмотрена возможность установки BMC-контроллера, обеспечивающего:
- управление питанием и перезагрузкой CPU;
- мониторинг температур и напряжений;
- управление GPIO и Watchdog.
¶ Программное обеспечение
Поддержка ОС: Alt Linux, Astra Linux, Android, Custom Linux
Возможности:
- Аппаратное ускорение AI и видео;
- Загрузка с eMMC, SD, SPI;
- Отладка через UART;
- Поддержка Yocto и Buildroot (SDK).
¶ Интерфейсы и подключение
Модуль подключается через стандартный SMARC 2.1/2.0 разъём. Распиновка соответствует модулям серии.
