¶ Запуск ОС с SD карты
Если в устройстве нет предустановленной системы - проще всего будет записать ОС на SD-карту.
¶ Запись образа на SD карту
-
Необходимо скачать образ системы
-
Записать этот образ на micro SD карту, например с помошью утилиты balenaEtcher
¶ Запуск системы с SD карты
- Вставить micro SD карту в устройство.
- Подключить консольный порт к компьютеру и подключить терминальную программу к этому порту на скорости 115200.
- Подать питание. При отсутствии автостарта включить с кнопки.
¶ Если появилось Boot Menu
- Выбрать пункт меню "SD CARD" и нажать enter.
- Дождаться загрузки системы.
¶ Если Boot Menu отсутствует (старая версия U-Boot записана во встроенную память)
¶ АTB-RK3568-SMC
- Установить сигналы "BOOT_SEL" в состояние "Carrier SD Card".
- Перезагрузить устройство (либо кнопкой reset, либо по питанию).
- Дождаться загрузки системы.
¶ АTB-RK3568-MPC
Необходимо предварительно стереть QSPI Flash и eMMC.
- Перезагрузить устройство (либо кнопкой reset, либо по питанию).
- В консоль непрерывно нажимать комбинацию клавиш "Ctrl + C" пока не появится следующее сообщение:
=> <INTERRUPT> - Ввести в консоль следующие команды последовательно:
⚠️ После ввода каждой команды необходимо дождаться ее выполнения (sf erase может выполняться 10-20 секунд)mmc erase 0 10240 sf probe sf erase 0 +100000 reset - Дождаться загрузки системы.
¶ Вход в систему
- После загрузки системы - необходимо войти в учетную запись суперпользователя
логин/пароль: root/root - Расширить корневой раздел на весь объем SD карты следующей командой
./expand_rootfs.sh
¶ Установка U-Boot
¶ Загрузка установочного файла на устройство
¶ При наличии доступа в интернет на устройстве
Скачать командой:
wget https://git.atb-e.ru/cpu_soft/burn-atb-uboot/-/raw/master/burn-atb-uboot.sh
¶ При отсутствии доступа в интернет на устройстве
- Скачать файл на другой машине и записать на USB флешку (Формат файловой системы на USB флешке - FAT32)
- Подключить USB флешку к устройству
- Примонтировать USB флешку к файловой системе устройства
- Перейти в директорию со скриптом
¶ Процедура установки
- Запустить установочный файл
bash burn-atb-uboot.sh
-

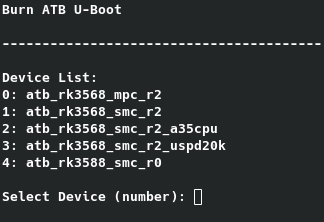

Выбрать необходимое устройство из предложенного списка, ввести соответствующую цифру и нажать enter:
-

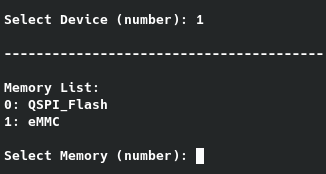

Выбрать встроенную память куда необходимо записать загрузчик, ввести соответствующую цифру и нажать enter:
-

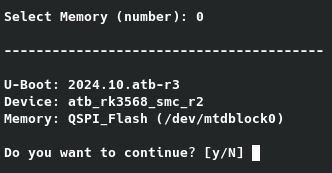

Внимательно проверить корректность введенных данных, и подтвердить процедуру записи введя "y" и нажав enter:
-

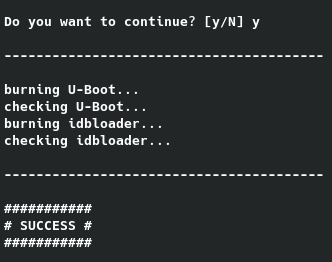

Дождаться успешного завершения процесса записи:
