¶ Подготовка
¶ Необходимые файлы
¶ MaskROM загрузчик (spl-loader)
Скачать можно отсюда: https://ftp.atb-it.ru/rockchip-maskrom/
¶ U-Boot
Скачать можно отсюда: https://git.atb-e.ru/cpu_soft/u-boot/-/releases/
Необходимо скачать и распаковать архив актуальной версии для соответствующей платформы
¶ Подключение
- Подключить USB-OTG разъем устройства к ПК с помощью USB кабеля
- Включить устройство в режиме MaskROM
¶ Linux
Подойдет любая Linux система с ядром 6.1 и выше и с установленным Docker.
¶ Docker
¶ Установка
wget -qO- https://get.docker.com | sudo sh
sudo usermod -aG docker ${USER}
newgrp docker
¶ Сборка контейнера
docker build --no-cache -t rkdeveloptool -f - . << 'EOF'
FROM debian:bookworm
ENV DEBIAN_FRONTEND=noninteractive
RUN echo "deb http://mirror.yandex.ru/debian bookworm main" > /etc/apt/sources.list \
&& apt-get update \
&& apt-get install -y --no-install-recommends \
ca-certificates openssl \
git gcc g++ make build-essential autoconf \
automake libtool pkg-config libusb-1.0-0-dev libudev-dev \
&& update-ca-certificates \
&& git clone https://git.atb-e.ru/rockchip-linux/rkdeveloptool.git /rkdeveloptool \
&& cd /rkdeveloptool \
&& ./autogen.sh \
&& ./configure \
&& make -j$(nproc) install \
&& cd - && rm -rf /rkdeveloptool /var/lib/apt/lists/*
EOF
¶ Расположение файлов
Необходимо размеcтить следующие файлы в одной директории:
- spl-loader (для соответствующего процессора)
- idbloader.img
- u-boot.itb
¶ Процесс записи
Необходимо открыть консоль в той директории, где расположены необходимые файлы
¶ Запуск контейнера
docker run --rm -h maskrom --privileged --device /dev/bus/usb:/dev/bus/usb -v /dev/bus/usb:/dev/bus/usb -v .:/root -w /root -it rkdeveloptool bash
¶ Команды внутри контейнера
-
Проверить видит ли утилита процессор в режиме MaskRom
rkdeveloptool ld -
Записать spl-loader в ОЗУ и запустить его
rkdeveloptool db ${SPL_LOADER}Где:
${SPL_LOADER}- имя файла spl-loader соответствующего процессора. -
Переключиться на qspi флешку
rkdeveloptool cs 9 -
Записать U-Boot
rkdeveloptool wl 0x300 u-boot.itb rkdeveloptool wl 0x40 idbloader.img -
Перезагрузить процессор
rkdeveloptool rd
¶ Windows
¶ Расположение файлов
Необходимо размеcтить следующие файлы в директории C:\Rockchip:
- spl-loader (для соответствующего процессора)
- idbloader.img
- u-boot.itb
¶ Драйвер
Необходимо скачать архив https://ftp.atb-it.ru/tools/windows/DriverAssitant_v5.0.zip

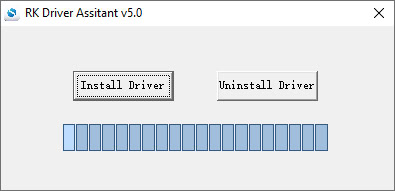

Распаковать и запустить DriverInstall.exe
¶ Утилита RKDevTool
Необходимо скачать архив https://ftp.atb-it.ru/tools/windows/RKDevTool_Release_v2.96.zip
Распаковать и запустить RKDevTool.exe

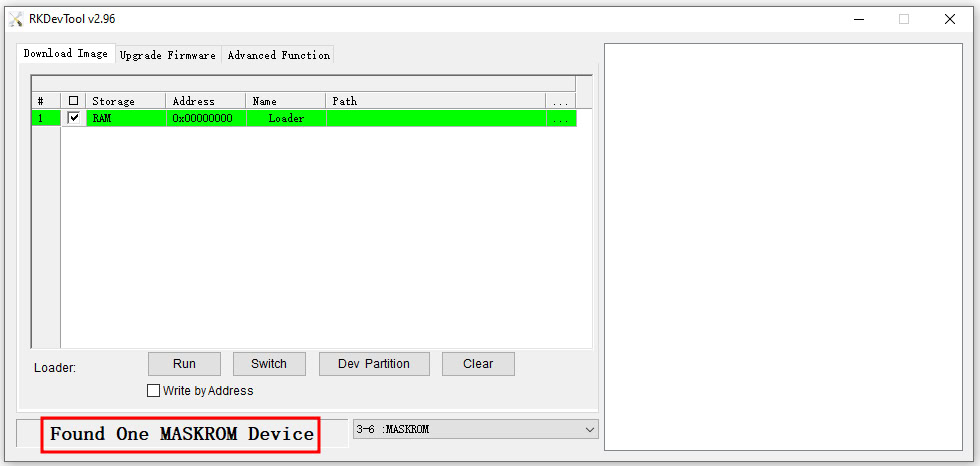

Окно программы - внизу будет написано что обнаружено Maskrom устройство

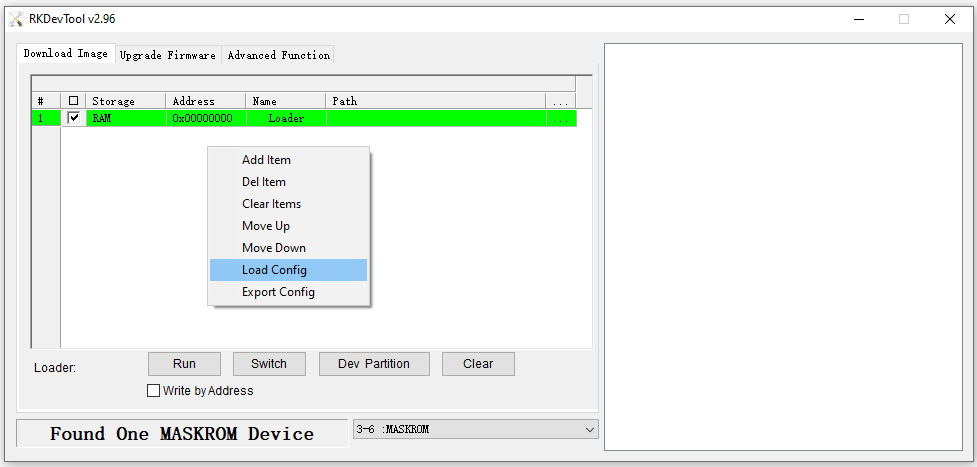

Необходимо кликнуть правой кнопкой мыши и выбрать пункт Load Config
В появившемся окне выбора файлов - необходимо выбрать файл для соответствующего процессора

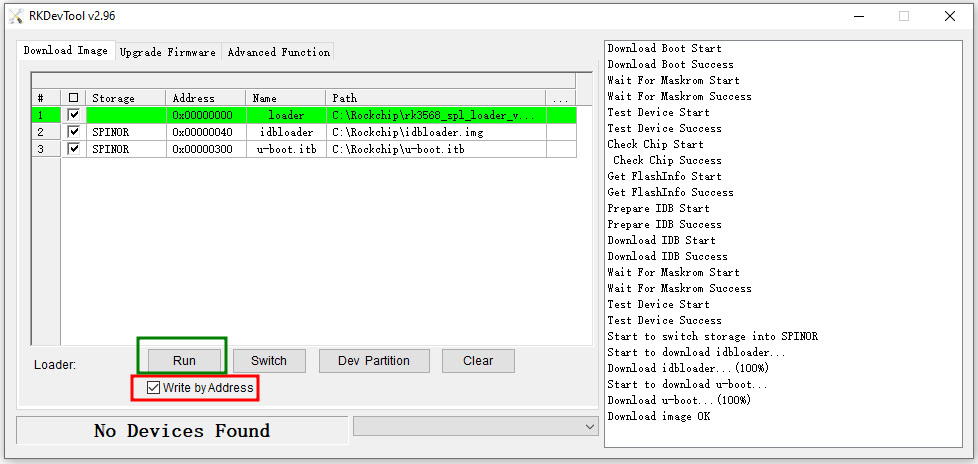

Далее нужно поставить галочку Write by Address и нажать кнопку Run
В окне справа будут отображаться логи
После завершения устройство автоматически перезагрузится и выйдет из режима Maskrom
