¶ Описание и область применения
Модуль АТОМ-АТБ представляет собой компактную вычислительную основу, предназначенную для интеграции в специализированные системы управления, маршрутизации и обработки данных. Является центральной частью платформы АТБ-АТОМ-1, предоставляя все вычислительные и коммуникационные функции на отдельной плате без корпуса.
Модуль может использоваться в OEM-разработках, встраиваться в клиентские системы, а также применяться для создания собственных платформ в промышленной автоматизации и сфере информационной безопасности.
¶ Процессор
Модуль построен на базе четырёхъядерного процессора Intel Atom E3845 (1.91 ГГц), обеспечивающего достаточную производительность при низком энергопотреблении и широком диапазоне рабочих температур.
¶ Память
Установлена DDR3L память до 8 ГБ в формате SODIMM. Хранение данных обеспечивается твердотельным накопителем SSD M.2 2242 до 256 ГБ. Возможности расширения включают mini PCI-e.
¶ Интерфейсы
Модуль предоставляет 3 гигабитных Ethernet-порта, интерфейс HDMI, USB 2.0 / 3.0, консольный порт RS-232, а также слот SIM-карты и внутренние отладочные разъёмы.
¶ Питание
Питание подаётся через основной разъём +12 В. Энергопотребление не превышает 15 Вт* в стандартной конфигурации без внешней периферии.
¶ Характеристики

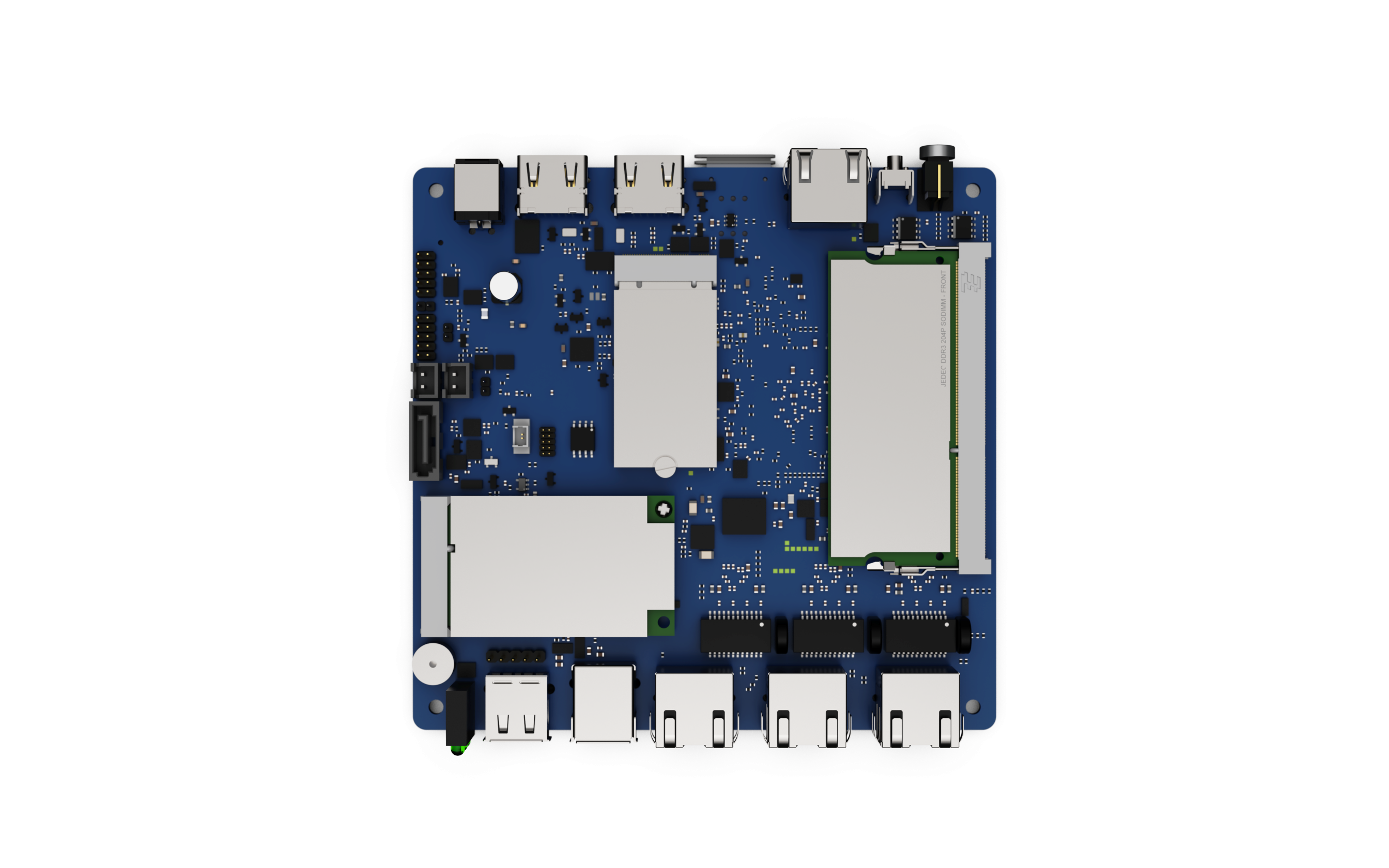

¶ Внешний вид
 |
 |
¶ Габаритные размеры
- Длина: 137 мм
- Ширина: 130 мм
- Высота компонентов: не более 25 мм
- Крепление: монтажные отверстия по углам платы (Ø 3.2 мм)
¶ Основные характеристики
| КАТЕГОРИИ | РЕАЛИЗАЦИИ | ОСОБЕННОСТИ |
|---|---|---|
| Процессор | Intel Atom E3845 | 4 ядра, 1.91 ГГц, 2 МБ кэш |
| Оперативная память | DDR3L SODIMM | до 8 ГБ |
| Встроенный накопитель | M.2 2242 SSD | до 256 ГБ |
| Сетевые интерфейсы | 3 × RJ-45 | 1 GbE (i226) |
| Последовательный порт | 1 × RS-232 | RJ-45, консольный |
| USB-интерфейсы | 4 порта | USB 2.0, USB 3.0, PLS-5, mini PCI-e |
| Видео | 1 × HDMI | v1.4, 1080p @ 60 Гц |
| Слоты расширения | 1 × mini PCI-e | PCIe, USB, SIM, SPI, I2C |
| SIM-слот | 1 × SIM | гнездо на плате |
| Индикация | 3 LED | PWR / RUN / USR |
| Охлаждение | Пассивное | радиаторы на процессоре и контроллерах (опция) |
| Питание | 12 В DC | не более 15 Вт* |
| Рабочий диапазон температур | 0…+60 °C | влажность до 80 % |
* Указано для стандартной конфигурации без подключения внешних USB-устройств и дополнительных mini PCI-e модулей.
¶ Программное обеспечение
- Поддержка ОС: Astra Linux SE, Альт 10 СП, Ubuntu Server, Yocto
- BIOS:
- Coreboot (с Intel FSP)
- UEFI (Tianocore) / Legacy (SeaBIOS)
- Доступ через COM-порт (115200 бод)
- Функции:
- DHCP-server / client
- Конфигурация подсетей и портов
- Аппаратный серийный номер
- Watchdog
- Программная защита BIOS
¶ Интерфейсы и подключение
- 3 × Ethernet 1 GbE
- 1 × RS-232 (консоль)
- 1 × HDMI
- 4 × USB
- 1 × SIM
- 1 × mini PCI-e
- 3 светодиода индикации
