¶ Описание и область применения
Компактная вычислительная платформа АТБ-АТОМ-1 предназначена для эксплуатации в составе встраиваемых систем обработки и маршрутизации данных. Устройство обеспечивает стабильную круглосуточную работу в условиях промышленной среды: повышенная температура, вибрации, запылённость.
- Информационная безопасность — шлюзовой функционал, DHCP-сервер и клиент, настройка выходных подсетей;
- Операторские интерфейсы — возможность подключения дисплеев и периферии по HDMI и USB;
- Промышленные шлюзы — маршрутизация, фильтрация и передача сетевых пакетов, интеграция с существующей инфраструктурой.
¶ Процессор
В основе устройства — четырёхъядерный процессор Intel Atom E3845 (1.91 ГГц), обеспечивающий баланс между производительностью, энергопотреблением и стабильностью при длительной работе.
¶ Память
АТБ-АТОМ-1 оснащён оперативной памятью DDR3L до 8 ГБ и SSD-накопителем формата M.2 2242 объёмом до 256 ГБ. Доступ к расширению обеспечен через слот mini PCI-e.
¶ Интерфейсы связи
На борту доступны 3 порта 1 GbE Ethernet (i226), последовательный порт RS-232 (RJ-45), а также USB-интерфейсы: USB 3.0, USB 2.0 Type-A и специализированные внутренние разъёмы. Есть слот SIM-карты, интерфейс HDMI и разъёмы для mini PCI-e модулей.
¶ Корпус
Корпус устройства металлический, с пассивным охлаждением. Предусмотрено крепление на DIN-рейку или к плоским поверхностям. Конструкция рассчитана на эксплуатацию при температурах до +60 °C.
¶ Питание
Питание подаётся от внешнего источника постоянного тока напряжением +12 В. Максимальное энергопотребление — не более 15 Вт*, в зависимости от конфигурации и подключённой периферии.
¶ Характеристики

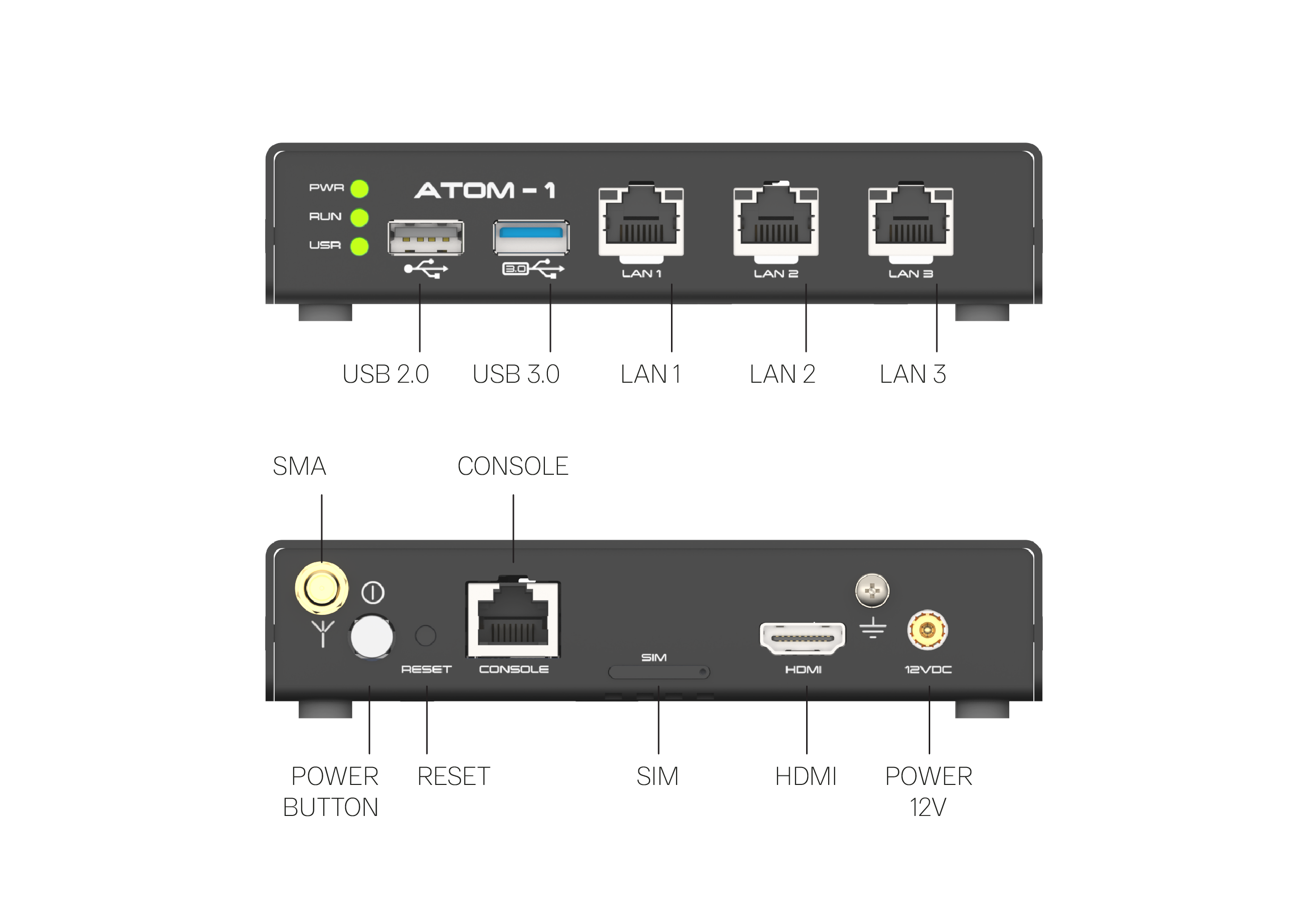

¶ Внешний вид

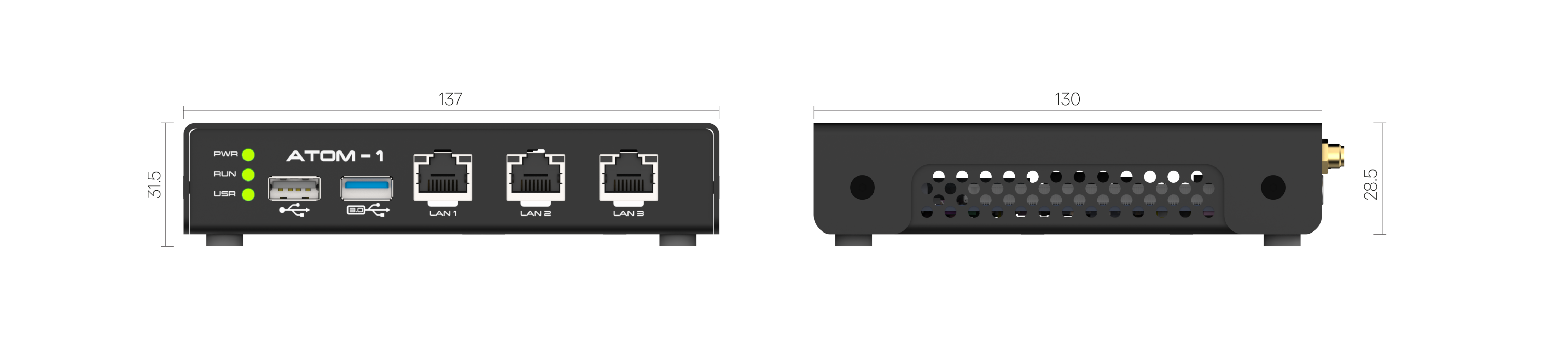

¶ Габаритные размеры
Размеры: 137 × 130 × 31.5 мм
Масса: не более 0.4 кг
Степень защиты: IP20
Крепление: DIN / VESA / плоскость
¶ Основные характеристики
| КАТЕГОРИИ | РЕАЛИЗАЦИИ | ОСОБЕННОСТИ |
|---|---|---|
| Процессор | Intel Atom E3845 | 4 ядра, 1.91 ГГц, 2 МБ кэш |
| Оперативная память | DDR3L SODIMM | до 8 ГБ |
| Встроенный накопитель | M.2 2242 SSD | до 256 ГБ |
| Сетевые интерфейсы | 3 × RJ-45 | 1 GbE (i226) |
| Последовательный порт | 1 × RS-232 | RJ-45, консольный |
| USB-интерфейсы | 4 порта | USB 2.0, USB 3.0, PLS-5, mini PCI-e |
| Видео | 1 × HDMI | v1.4, 1080p @ 60 Гц |
| Аудио | опция | наушники, микрофон, встроенный динамик |
| Слоты расширения | 1 × mini PCI-e | PCIe, USB, SIM, SPI, I2C |
| SIM-слот | 1 × SIM | гнездо на задней панели |
| Индикация | 3 LED | PWR / RUN / USR (пользовательский) |
| Охлаждение | Пассивное | без движущихся частей |
| Питание | 12 В DC | не более 15 Вт* |
| Рабочий диапазон температур | 0…+60 °C | влажность до 80 % |
* Указано для стандартной конфигурации без подключения внешних USB-устройств и дополнительных mini PCI-e модулей.
¶ Программное обеспечение
- Поддержка ОС: Astra Linux SE, Альт 10 СП, Ubuntu Server, Yocto
- BIOS:
- Coreboot (с Intel FSP)
- UEFI (Tianocore) / Legacy (SeaBIOS)
- Доступ через COM-порт (115200 бод)
- Функции:
- DHCP-server / client
- Конфигурация подсетей и портов
- Аппаратный серийный номер
- Watchdog
- Программная защита BIOS
¶ Интерфейсы и подключение
- 3 × Ethernet 1 GbE
- 1 × RS-232 (консоль)
- 1 × HDMI
- 4 × USB (вкл. PLS-5 и mini PCI-e)
- 1 × SIM
- 1 × mini PCI-e
- 3 светодиода индикации
