¶ Описание и область применения
АТБ-RK3568J-MPC-G — это универсальная платформа, которая станет незаменимым помощником в решении самых разнообразных задач. Благодаря своей гибкости и возможности глубокой кастомизации под требования заказчика, она подойдёт для использования в самых разных областях. Идеально подходит для применения в энергетике, промышленности и на других инфраструктурных объектах.
¶ Процессор
Платформа основана на мощном четырёхъядерном процессоре RK3568 архитектуры ARM, который оснащён графическим процессором Mali-G52 и высокопроизводительным блоком нейронной обработки (NPU) 1 Tops. Это обеспечивает высокую производительность и эффективность работы.
¶ Память
АТБ-RK3568J-MPC-G поддерживает до 8 ГБ оперативной памяти и до 512 ГБ встроенной памяти накопителя eMMC, что позволяет хранить большие объёмы данных и быстро получать к ним доступ.
¶ Периферия
Четыре гальванически развязанных канала интерфейса RS-485 с пропускной способностью до 4 Мб/с и два сетевых интерфейса с пропускной способностью до 1 Гб/с обеспечивают быструю передачу данных и подключение к сети. Встроенный видеоинтерфейс HDMI позволяет подключать дисплеи высокого разрешения, обеспечивая чёткое и яркое изображение.
¶ Корпус
Корпус платформы предназначен для установки на DIN-рейку, что обеспечивает удобство монтажа и экономию места. Пассивное охлаждение (кондуктивное) не требует использования вентилятора, что снижает уровень шума и повышает надёжность работы. Платформа выполнена в промышленном исполнении и может работать в широком диапазоне температур от -40°C до +70°C.
¶ Питание
Питание платформы резервированное +10/30В.
¶ Беспроводные каналы связи
Опционально доступны беспроводные каналы связи: GNSS, Wi-Fi, Bluetooth, LTE, LoRa, что делает платформу ещё более универсальной и удобной в использовании.
¶ Характеристики
¶ Внешний вид

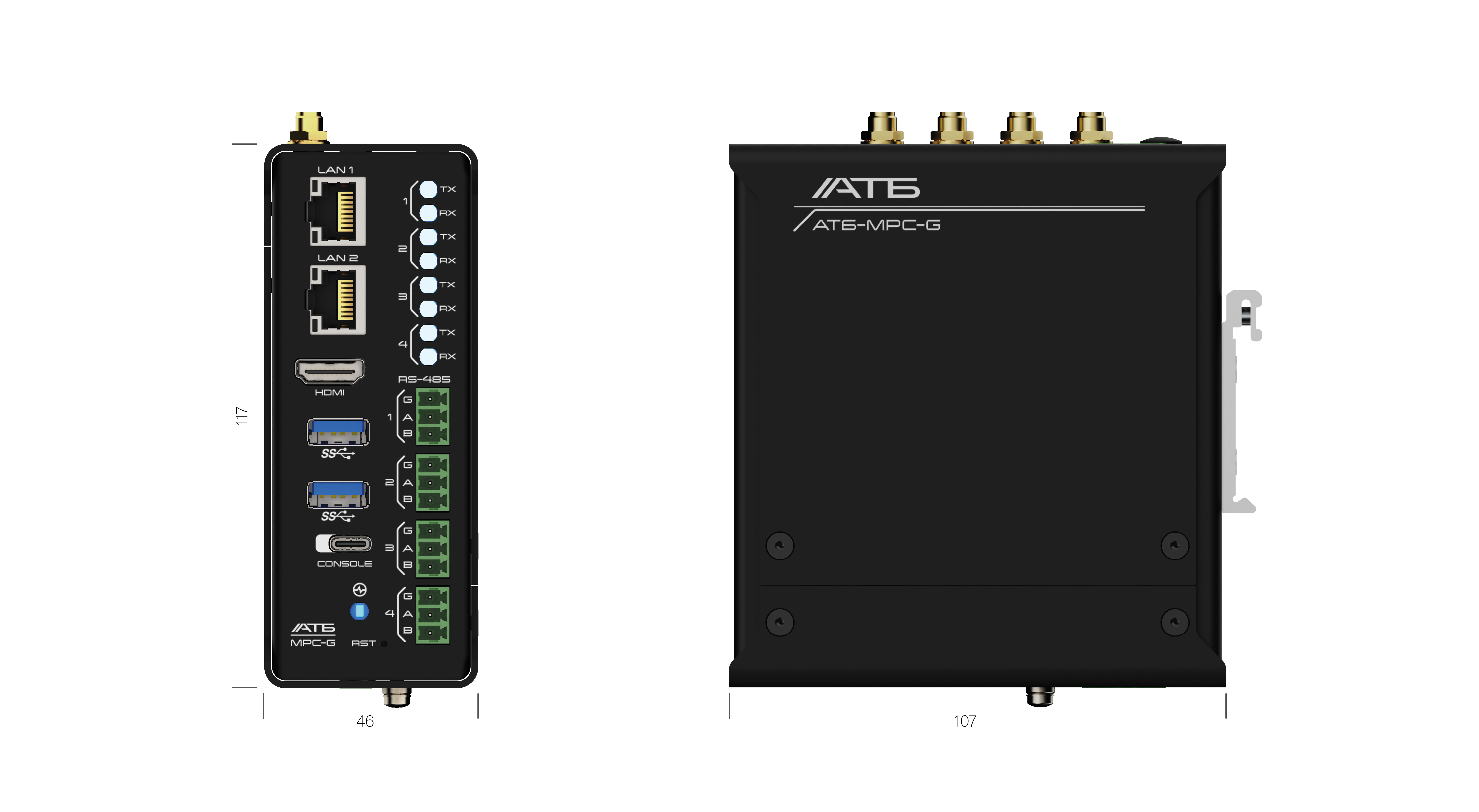

¶ Габаритные размеры
¶ Основные характеристики
| КАТЕГОРИИ | РЕАЛИЗАЦИИ | ОСОБЕННОСТИ |
|---|---|---|
| Процессор | RK3568 4х Cortex-A55 2,0 ГГц | |
| Оперативная память | LPDDR4, non-ECC |
4-8 Гб 32-бит 1600 МГц |
| Встроенный накопитель данных | eMMC 5.1 | 8-512 Гб |
| Слот для внешнего накопителя данных | microSD Card | до 256 Гб |
| Сетевые интерфейсы | 2 × RJ-45 | до 1Гб/с |
| Интерфейс USB | ||
| 2 × USB 3.0 |
Type-A ограничение тока: 1А |
|
| 2 × USB 2.0 |
Внутренние ограничение тока: 0,5А |
|
| Видео интерфейсы | 1 × HDMI 2.0 выход | 1080p@120Гц и 4096x2304@60Гц |
| Прочие интерфейсы | ||
| 4 × RS-485 |
гальванически-развязаны до 4 Мб/с 5-й RS-485 с гальванической развязкой рассматривается как шина расширения до 5 Мб/с | |
| Слоты расширения | ||
| 1 × mPCIe (3051) | 1-й слот для модуля LTE с SIM1 или с SIM2, либо для mPCIe Базовая станция LoRaWAN с GNSS и LoRa | |
| 1 × mPCIe (3051) | 2-й слот -для LTE с SIM2, либо для mPCIe Базовая станция LoRaWAN с GNSS и LoRa, PCIE2X1 | |
| Кнопки | Питания | |
| RTC с батарейкой | 3V CR2032 | |
| Консольный порт | USB Type-C | virtual COM |
| Беспроводные интерфейсы | ||
| Wi-Fi / BT (опционально) | 2.4G+5G/ BT5.X | |
| GNSS (опционально) |
GPS/QZSS: L1C/A Galileo: E1 GLONASS: L1OF SBAS: L1 |
|
| LTE (опционально) | Скорость приема-передачи определяется устанавливаемым модулем | |
| LoRa (опционально) |
865-870 МГц (RU) 863-870 МГц (EU) |
|
| Аппаратный WDT | Присутствует | |
| Индикация | Статус | RGB управляемый из ОС |
| Электропитание | ||
| От +10 до +30В | клеммный разъем с резервированием | |
| Конструктивное исполнение, Габариты | на DIN рейку | 117x107x46 |
| Программное обеспечение | Debian, AstraLinux, BaseAlt, Android | |
| Стойкость к климатическим воздействиям | "J" – Промышленное исполнение | от -40С до +70С при влажности не более 90%; |
