¶ Описание и область применения
Промышленная платформа АТБ-RK3568J-MPC-T предназначена для эксплуатации в составе АСКУЭ, АИИС КУЭ, систем телемеханики и IIOT. Обеспечивает устойчивую работу в промышленной среде, а также широкие возможности для сбора, хранения, анализа и передачи данных.
- Энергетика — мониторинг, съём и анализ параметров учёта и телеметрии;
- Промышленная автоматизация — контроль дискретных/аналоговых сигналов и передача данных по RS-485, Ethernet, LTE;
- ЖКХ и транспорт — построение распределённых систем сбора информации;
- Информационная безопасность — шлюз безопасности с аппаратной реализацией.
¶ Процессор
Платформа построена на базе энергоэффективного четырёхъядерного процессора Rockchip RK3568 (4× Cortex-A55 до 2,0 ГГц) с интегрированным графическим ядром Mali-G52 и блоком нейронной обработки (NPU). Это обеспечивает высокий уровень вычислительной мощности и поддержку аппаратного ускорения для IIOT-приложений.
¶ Память
Устройство оснащено оперативной памятью LPDDR4 объёмом до 8 ГБ и энергонезависимой eMMC до 64 ГБ, с возможностью подключения microSD до 256 ГБ. Это обеспечивает стабильную работу в условиях записи большого объёма телеметрических и событийных данных.
¶ Интерфейсы связи
АТБ-RK3568J-MPC-T имеет 4 порта RS-485 (в том числе один с индивидуальной изоляцией), 4 аналоговых входа (AI) и 8 дискретных (DIO), с групповой/индивидуальной гальванической развязкой. Доступны 4 сетевых интерфейса Ethernet 1000BASE-T. Для беспроводной связи предусмотрены слоты SIM и разъёмы под модули LTE, GNSS, LoRa (через mPCIe).
¶ Корпус
Компактный алюминиевый корпус с пассивным охлаждением предназначен для установки на DIN-рейку. Модуль накопления энергии и батарея RTC доступны без демонтажа корпуса. Устройство защищено от пыли, работает в температурном диапазоне –40…+50 °C и имеет степень защиты не ниже IP20.
¶ Питание
Платформа имеет два независимых входа питания (резервирование) с диапазоном 10–30 В DC. Поддерживается горячая замена при наличии модулей энергии.
¶ Опциональные беспроводные интерфейсы
Поддерживаются беспроводные модули: LTE, GNSS, Wi-Fi, LoRa, Bluetooth. Подключение осуществляется через 3 mPCIe слота и антенны SMA (U.FL).
¶ Характеристики

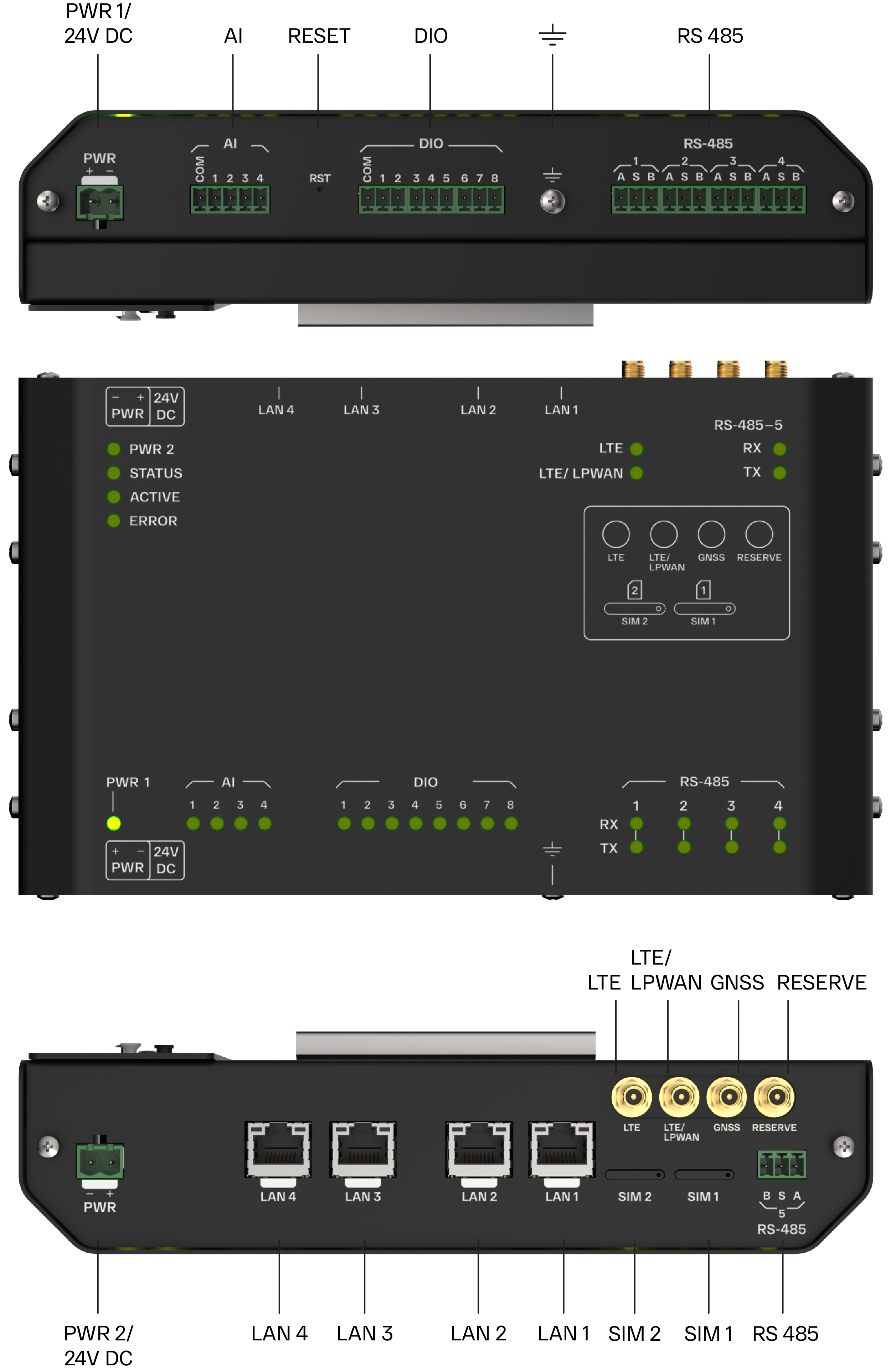

¶ Внешний вид

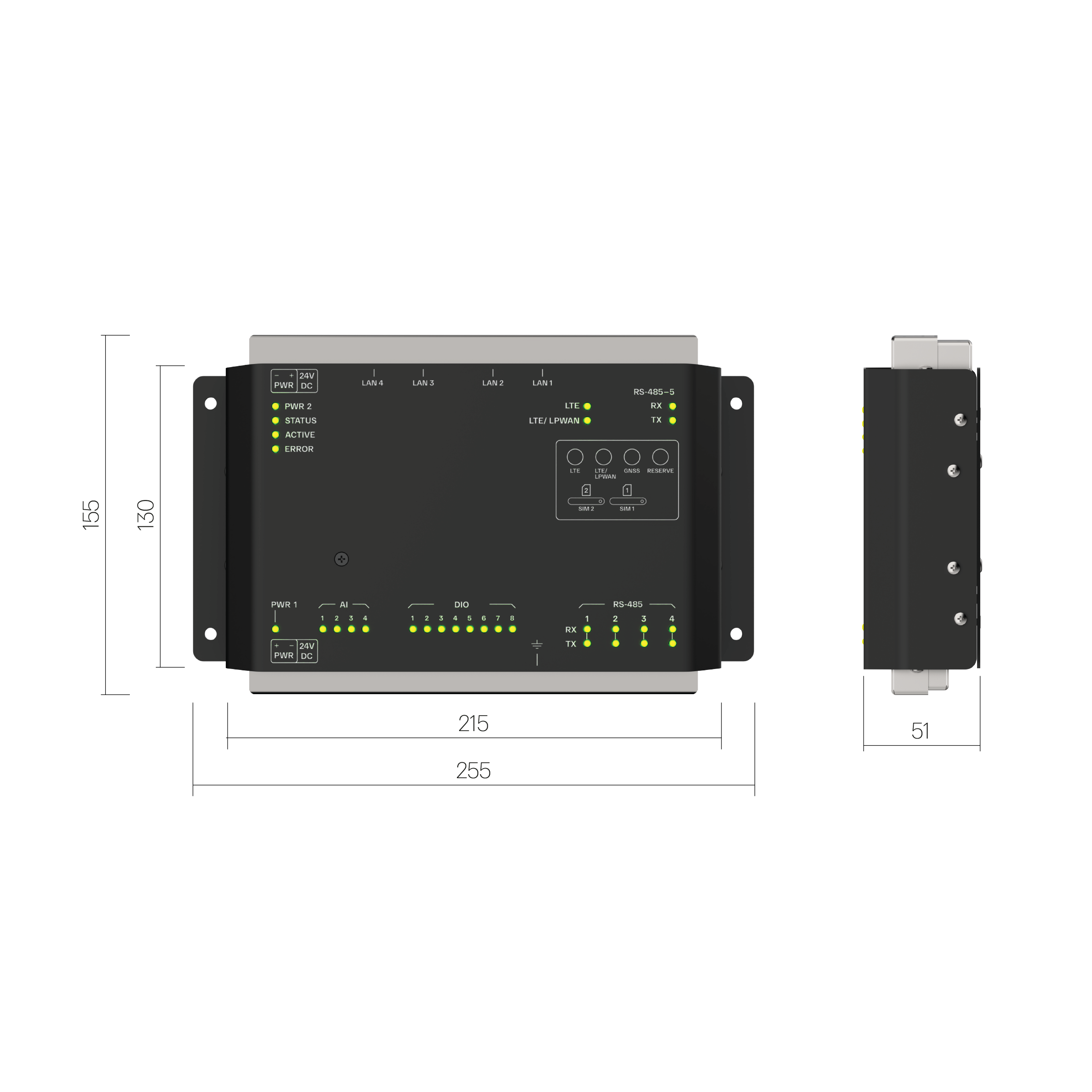

¶ Габаритные размеры
Размеры: 255,5 × 155,0 × 52,2 мм
Масса: 1,5 ± 0,15 кг
Степень защиты: не ниже IP20
¶ Основные характеристики
| КАТЕГОРИИ | РЕАЛИЗАЦИИ | ОСОБЕННОСТИ |
|---|---|---|
| Процессор | RK3568 4× Cortex-A55, 2,0 ГГц | Платформа SMARC |
| Оперативная память | LPDDR4, non-ECC | 4–8 ГБ 32-бит 1600 МГц |
| Встроенный накопитель данных | eMMC 5.1 | 16 / 32 / 64 ГБ |
| Слот для внешнего накопителя | microSD | до 256 ГБ (внутренний доступ) |
| Сетевые интерфейсы | 4 × RJ-45 | 1000BASE-T |
| Последовательные интерфейсы | 4 × RS-485 1 × RS-485 |
Групповая/индивидуальная изоляция До 64 устройств на шине |
| Аналоговые входы | 4 × AI | 4–20 мА / 0–10 В RTD PT100/500/1000 Индивидуальная изоляция |
| Дискретные входы/выходы | 8 × DIO | OD 24 В / 500 мА «Сухой контакт» Групповая изоляция |
| Слоты расширения | 3 × mPCIe | USB, SIM, питание 3.3 В |
| Слоты SIM-карт | 2 | |
| Питание | 10–30 В DC | Клеммник, резервируемое |
| Индикация | 27 LED | Питание, RS-485, AI, DIO, LTE и др. |
| Охлаждение | Пассивное | Кондуктивное |
| Рабочий диапазон температур | –40…+50 °C |
¶ Программное обеспечение
- Поддержка ОС: Linux Yocto, Ubuntu, Debian, Buildroot
- Возможности:
- Управление интерфейсами RS-485, DIO, AI
- Ведение журналов событий и архива данных
- Поддержка ATB Device Manager
- Обновление: по USB / eMMC / SD
¶ Интерфейсы и подключение
- 4 × RS-485
- 4 × AI
- 8 × DIO
- 3 × mPCIe
- 2 × SIM
- USB-C (внутренний)
- Ethernet RJ-45
- Подключение антенн: SMA (U.FL)
